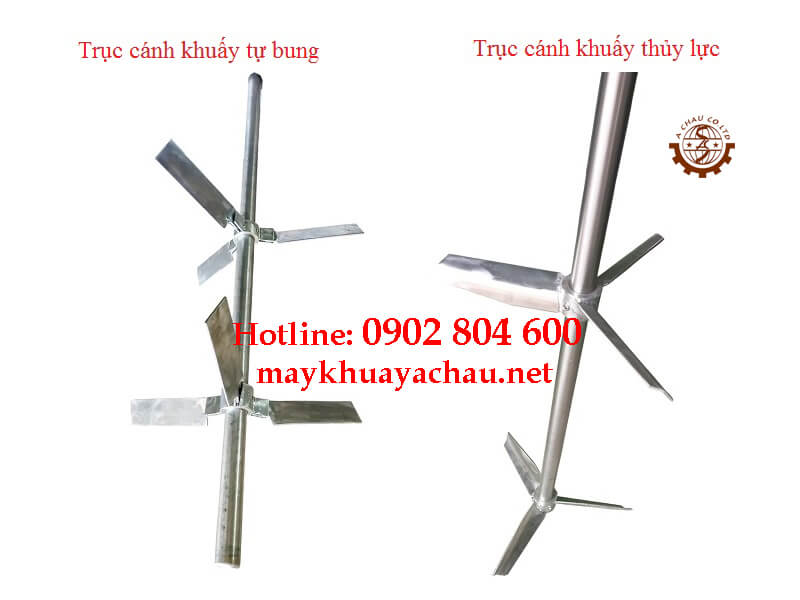

Tìm hiểu về trục cánh khuấy trong máy khuấy hóa chất

Trong hệ thống máy khuấy hóa chất, nhiều người thường quan tâm đến công suất động cơ hay loại cánh khuấy mà vô tình bỏ qua một bộ phận cực kỳ quan trọng: trục cánh khuấy trong máy khuấy hóa chất. Trên thực tế, trục khuấy chính là “xương sống” của toàn bộ máy, giữ vai trò truyền lực, ổn định chuyển động và quyết định trực tiếp đến độ bền cũng như hiệu quả khuấy trộn.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, vật liệu, cách phân loại và thời điểm cần lắp đặt giá đỡ động cơ khuấy, từ đó lựa chọn và sử dụng trục cánh khuấy đúng kỹ thuật, an toàn và hiệu quả lâu dài.

1. Trục cánh khuấy hóa chất là gì?

Trục cánh khuấy là một thanh kim loại hoặc vật liệu chịu lực hình trụ dài, có chức năng truyền mô-men xoắn từ động cơ (hoặc hộp giảm tốc) xuống cánh khuấy.

Một đầu của trục được gắn chặt với trục ra của động cơ thông qua khớp nối (coupling), đầu còn lại được gắn cánh khuấy. Trong quá trình vận hành, trục khuấy phải chịu đồng thời nhiều loại lực:

• Lực xoắn: Do động cơ truyền vào để thắng lực cản của chất lỏng.

• Lực uốn: Do sự mất cân đối tạm thời của dòng chảy hoặc trọng lượng của cánh khuấy.

• Lực dọc trục: Phát sinh từ phản lực của chất lỏng khi cánh khuấy đẩy dòng đi lên hoặc xuống.

Nếu trục không được thiết kế đủ độ cứng hoặc độ thẳng tuyệt đối, hiện tượng cộng hưởng sẽ xảy ra, gây rung lắc dữ dội và làm hỏng vòng bi động cơ chỉ sau thời gian ngắn sử dụng.

Tham khảo thêm sản phẩm Máy khuấy đồng hóa gia nhiệt 30 lít kem chống nắng của chúng tôi

2. Chất Liệu Cấu Tạo Trục Cánh Khuấy

Vì trục khuấy thường xuyên tiếp xúc trực tiếp hoặc gián tiếp với hóa chất và hơi axit, việc chọn chất liệu là yếu tố sống còn.

2.1 Inox (Thép không gỉ)

Đây là chất liệu phổ biến nhất nhờ sự cân bằng giữa độ cứng và khả năng chống ăn mòn.

• Inox 304: Dùng cho môi trường nước sạch, hóa chất nhẹ, dung môi thực phẩm.

• Inox 316/316L: Chứa Molypden giúp chống ăn mòn lỗ chỗ và chịu được môi trường clorua hoặc axit nồng độ thấp tốt hơn Inox 304.

2.2 Thép bọc nhựa (PP, PVC, PTFE)

Đối với các loại hóa chất có tính ăn mòn cực mạnh như axit sunfuric (H2SO4) nồng độ cao hoặc axit clohydric (HCl), ngay cả Inox 316 cũng bị ăn mòn.

• Bọc nhựa PP/PVC: Giá thành rẻ, chịu ăn mòn tốt nhưng chịu nhiệt kém.

• Bọc PTFE (Teflon): Chịu được hầu hết các loại hóa chất và chịu nhiệt độ cao, nhưng giá thành đắt đỏ và đòi hỏi kỹ thuật bọc chuyên nghiệp để không bị bong tróc.

2.3 Thép carbon bọc Composite (FRP)

Thường dùng cho các trục khuấy có kích thước rất lớn trong các bể xử lý nước thải hoặc bể chứa hóa chất lớn, nơi cần độ bền cơ học cao kết hợp với khả năng kháng hóa chất bề mặt.

3. Phân Loại Trục Cánh Khuấy

Tùy vào quy mô bể và tính chất khuấy, trục khuấy được chia thành các loại chính sau:

3.1 Trục khuấy đơn tầng cánh

Là loại trục chỉ lắp một bộ cánh khuấy duy nhất ở dưới đáy hoặc giữa trục. Thường dùng cho các bồn chứa có chiều cao thấp (chiều cao dung dịch nhỏ hơn hoặc bằng đường kính bồn).

3.2 Trục khuấy đa tầng cánh

Sử dụng cho các bồn có chiều sâu lớn. Việc lắp nhiều tầng cánh giúp dòng chất lỏng được luân chuyển đồng đều từ đáy lên mặt, tránh hiện tượng “phân tầng” hóa chất.

3.3 Trục khuấy có khớp nối giữa

Với các trục quá dài (trên 3-4 mét), việc vận chuyển và lắp đặt trục nguyên khối rất khó khăn. Khi đó, trục được chia thành nhiều đoạn và nối lại bằng khớp nối ống hoặc khớp nối mặt bích. Điều này yêu cầu độ chính xác cực cao để đảm bảo tâm trục vẫn thẳng hàng sau khi nối.

Xem chi tiết Máy khuấy hóa chất 1000 lít

4. Khi Nào Cần Lắp Đặt Giá Đỡ Động Cơ Khuấy?

Nhiều người lầm tưởng rằng chỉ cần gắn động cơ trực tiếp lên nắp bồn là đủ. Tuy nhiên, trong nhiều trường hợp, giá đỡ động cơ (Motor Mount/Stool) là bắt buộc để bảo vệ hệ thống.

4.1 Khi trục khuấy quá dài

Nếu trục dài hơn 1.5 mét, trọng lượng và lực ly tâm khi quay sẽ gây áp lực rất lớn lên vòng bi của động cơ. Giá đỡ có tích hợp thêm ổ đỡ phụ sẽ giúp triệt tiêu lực rung này, giữ cho động cơ hoạt động ổn định.

4.2 Khi khuấy chất lỏng có độ nhớt cao

Chất lỏng càng đặc, lực cản lên cánh khuấy càng lớn. Lực này sẽ dội ngược lại trục. Nếu không có giá đỡ cố định chắc chắn, trục sẽ bị vặn và làm hỏng hộp số của động cơ.

4.3 Khi cần độ kín khít (Phớt cơ khí)

Trong các bồn khuấy kín có áp suất hoặc chứa hóa chất bay hơi độc hại, bạn cần lắp phớt cơ khí (mechanical seal) hoặc phớt chèn (gland seal). Giá đỡ lúc này đóng vai trò là bệ đỡ vững chắc để lắp đặt bộ phớt, đảm bảo trục quay đồng tâm để phớt không bị hở.

4.4 Những lưu ý khi bảo trì trục cánh khuấy

Để trục cánh khuấy bền bỉ, bạn nên thực hiện các kiểm tra định kỳ sau:

Kiểm tra độ thẳng	Chỉ cần trục lệch vài milimet cũng sẽ gây rung mạnh ở tốc độ cao.
Kiểm tra các mối nối	Các bu lông tại khớp nối và vị trí gắn cánh khuấy thường bị lỏng do rung động, cần siết chặt định kỳ.
Vệ sinh bề mặt	Sau một thời gian, hóa chất có thể bám dính làm tăng trọng lượng trục không đều, gây mất cân bằng động.

Trục cánh khuấy không đơn thuần là một thanh kim loại, nó là thành phần chịu tải trọng phức tạp nhất trong máy khuấy hóa chất. Việc lựa chọn đúng chất liệu, tính toán chiều dài phù hợp và bổ sung giá đỡ khi cần thiết sẽ quyết định đến 70% độ bền của hệ thống máy khuấy.
