Cánh quét thành bồn có tác dụng gì với nguyên liệu đặc?

Khi khuấy kem, keo, nước sốt, thuốc mỡ hoặc những nguyên liệu có độ nhớt cao, phần nguyên liệu sát thành và đáy bồn thường chuyển động chậm hơn khu vực ở giữa. Nếu bồn có gia nhiệt, lớp nguyên liệu bám lâu trên bề mặt inox còn có nguy cơ quá nhiệt, đóng cặn hoặc cháy khét.

Cánh quét bồn khuấy được thiết kế để xử lý khu vực này. Cánh chuyển động chậm gần thành và đáy bồn, liên tục đưa lớp nguyên liệu bám dính trở lại vùng khuấy chính.

Tuy nhiên, cánh quét không phải là thiết bị có thể thay thế mọi loại cánh khuấy. Muốn nguyên liệu vừa được đảo đều, vừa phân tán hoặc nhũ hóa tốt, hệ thống có thể phải kết hợp cánh quét với cánh khuấy trung tâm hoặc đầu đồng hóa tốc độ cao.

Cánh quét bồn khuấy là gì?

Cánh quét, còn gọi là cánh vét thành, thường có hình dạng gần với đường bao của bồn. Cánh được lắp trên trục quay tốc độ chậm và làm việc với mô-men tương đối lớn.

Một bộ cánh quét có thể gồm:

• Khung cánh bằng inox.
• Tay cánh chạy gần thành bồn.
• Phần cánh chạy gần đáy bồn.
• Miếng vét bằng vật liệu phù hợp với sản phẩm.
• Giá đỡ và cơ cấu ép miếng vét về phía thành bồn.
• Trục khuấy, hộp giảm tốc và motor truyền động.

Miếng vét có thể được chế tạo từ PTFE, silicone hoặc vật liệu kỹ thuật phù hợp. Việc lựa chọn phải dựa trên nhiệt độ, tính ăn mòn, yêu cầu vệ sinh và khả năng tương thích với nguyên liệu.

Không nên tự chọn vật liệu miếng vét nếu chưa xác định rõ sản phẩm, đặc biệt với hóa chất, thực phẩm, mỹ phẩm và dược phẩm.

Sáu tác dụng chính của cánh quét với nguyên liệu đặc

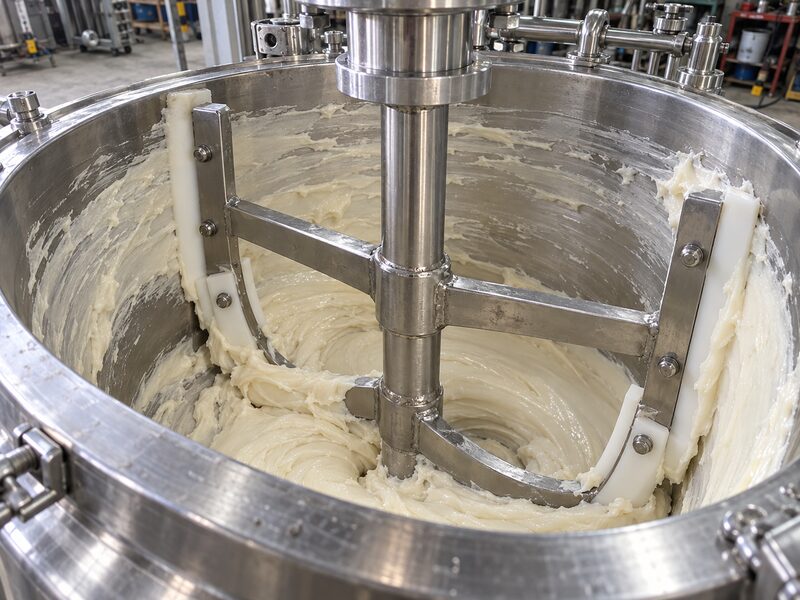

1. Hạn chế nguyên liệu bám trên thành bồn

Nguyên liệu đặc thường không tự chảy nhanh như nước. Trong quá trình khuấy, một lớp sản phẩm có thể bám quanh thành hoặc nằm lại ở đáy bồn.

Cánh quét chuyển động gần bề mặt inox, giúp đưa phần nguyên liệu này trở lại vùng lưu thông. Nhờ đó, lượng nguyên liệu tham gia vào quá trình khuấy được tăng lên và hạn chế hình thành lớp bám quá dày.

Cánh quét hỗ trợ làm sạch thành bồn trong khi vận hành nhưng không thay thế hoàn toàn công đoạn vệ sinh sau mỗi mẻ.

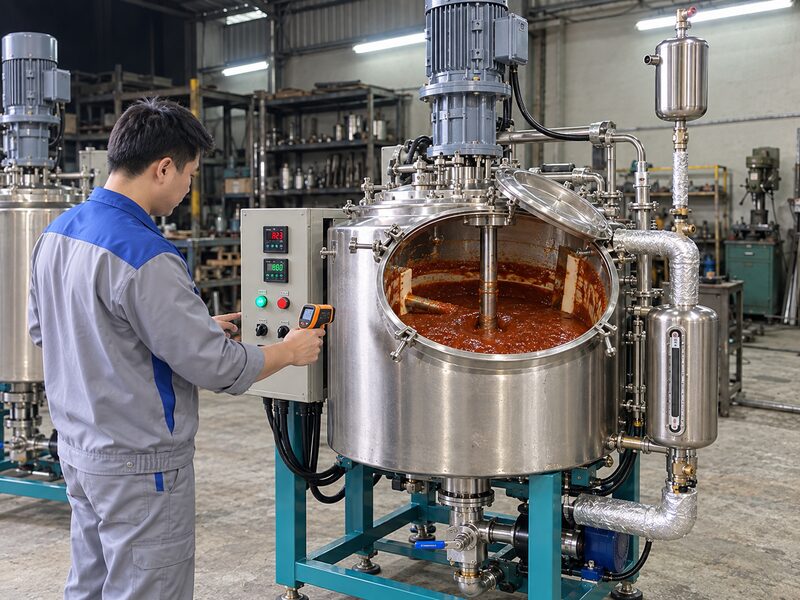

2. Hỗ trợ truyền nhiệt đồng đều hơn

Ở bồn gia nhiệt, nhiệt được truyền từ áo gia nhiệt qua thành inox rồi mới đi vào nguyên liệu.

Nếu nguyên liệu đứng yên hoặc bám thành quá lâu, khu vực sát thành có thể nóng hơn phần ở giữa. Cánh quét liên tục thay đổi lớp nguyên liệu tiếp xúc với bề mặt truyền nhiệt, giúp nhiệt đi vào toàn bộ mẻ sản xuất hiệu quả hơn.

Tác dụng này đặc biệt quan trọng với:

• Kem mỹ phẩm.
• Thuốc mỡ.
• Mayonnaise và nước sốt đặc.
• Siro, mạch nha và nguyên liệu có đường.
• Keo, sáp và hỗn hợp dạng paste.
• Sản phẩm cần gia nhiệt hoặc làm nguội theo thời gian kiểm soát.

Cánh quét chỉ hỗ trợ trao đổi nhiệt. Khả năng gia nhiệt thực tế còn phụ thuộc công suất điện trở, diện tích áo nhiệt, lớp bảo ôn, dung tích nguyên liệu và nhiệt độ yêu cầu.

3. Hạn chế đóng cặn và cháy khét

Khi nguyên liệu chứa đường, tinh bột, protein, sáp hoặc thành phần nhạy nhiệt bám lâu trên bề mặt nóng, sản phẩm có thể đổi màu, tạo mùi hoặc cháy khét.

Cánh quét giúp di chuyển lớp nguyên liệu tiếp xúc với thành và đáy bồn, từ đó giảm thời gian một phần nguyên liệu nằm cố định tại vùng nóng.

Muốn hạn chế cháy khét hiệu quả còn cần:

• Không cài nhiệt độ cao hơn mức cần thiết.
• Chọn nguồn nhiệt phù hợp.
• Điều khiển nhiệt độ ổn định.
• Sử dụng cảm biến đúng vị trí.
• Chọn tốc độ khuấy phù hợp.
• Không để lượng nguyên liệu quá thấp so với thiết kế bồn.

4. Giảm vùng chết trong bồn

Vùng chết là khu vực nguyên liệu chuyển động yếu hoặc gần như đứng yên. Với sản phẩm đặc, vùng chết thường xuất hiện sát thành, ở góc đáy hoặc bên dưới cánh khuấy.

Cánh quét được thiết kế theo hình dáng của bồn giúp tác động đến những khu vực mà cánh khuấy trung tâm khó tiếp cận.

Hiệu quả còn phụ thuộc vào:

• Đường kính bồn.
• Chiều cao mức nguyên liệu.
• Kiểu đáy bồn.
• Hình dạng cánh quét.
• Khoảng cách giữa cánh và thành.
• Chiều quay và tốc độ.
• Vị trí cánh khuấy trung tâm.

Do đó, không nên lấy một mẫu cánh quét có sẵn để lắp vào mọi loại bồn.

5. Hỗ trợ ổn định độ đồng nhất của sản phẩm

Khi phần nguyên liệu bám thành được đưa trở lại vùng khuấy, các thành phần có điều kiện phân bố đồng đều hơn trong toàn bộ mẻ sản xuất.

Điều này giúp hạn chế tình trạng:

• Phần nguyên liệu ở giữa đã hòa tan nhưng thành bồn vẫn còn bám cục.
• Nhiệt độ giữa tâm và thành bồn chênh lệch lớn.
• Sản phẩm lấy ở đầu và cuối mẻ có độ đặc khác nhau.
• Một phần nguyên liệu chưa được xử lý hết.

Cánh quét chỉ hỗ trợ đảo trộn và tuần hoàn. Nếu mục tiêu là chia nhỏ hạt, phá vón mạnh hoặc tạo nhũ tương mịn, thiết bị vẫn cần cánh phân tán hoặc đầu đồng hóa phù hợp.

6. Giảm hao hụt nguyên liệu và hỗ trợ vệ sinh

Với kem, keo, sốt hoặc thuốc mỡ có giá trị cao, lượng sản phẩm bám trên thành bồn có thể gây hao hụt sau mỗi mẻ.

Cánh quét giúp đưa nhiều nguyên liệu hơn về khu vực xả liệu và làm giảm lớp bám dày. Sau khi kết thúc mẻ, người vận hành cũng dễ làm sạch bồn hơn.

Khả năng thu hồi sản phẩm còn phụ thuộc vào độ dốc đáy, vị trí van xả, độ nhớt và cách bố trí đường ống.

Cánh quét khác cánh khuấy chính như thế nào?

Bộ phận	Chức năng chính	Tốc độ thường dùng
Cánh quét hoặc cánh vét	Quét thành, vét đáy và đưa nguyên liệu về vùng khuấy	Thấp
Cánh chân vịt hoặc turbine	Tạo dòng tuần hoàn và đảo trộn trong bồn	Trung bình
Cánh phân tán	Phá vón, phân tán bột hoặc hạt vào chất lỏng	Cao
Đầu đồng hóa	Tạo lực cắt lớn, làm nhỏ hạt và hỗ trợ tạo nhũ	Rất cao
Cánh hành tinh hoặc ribbon	Xử lý vật liệu rất đặc, ít tự chảy	Thấp, mô-men lớn

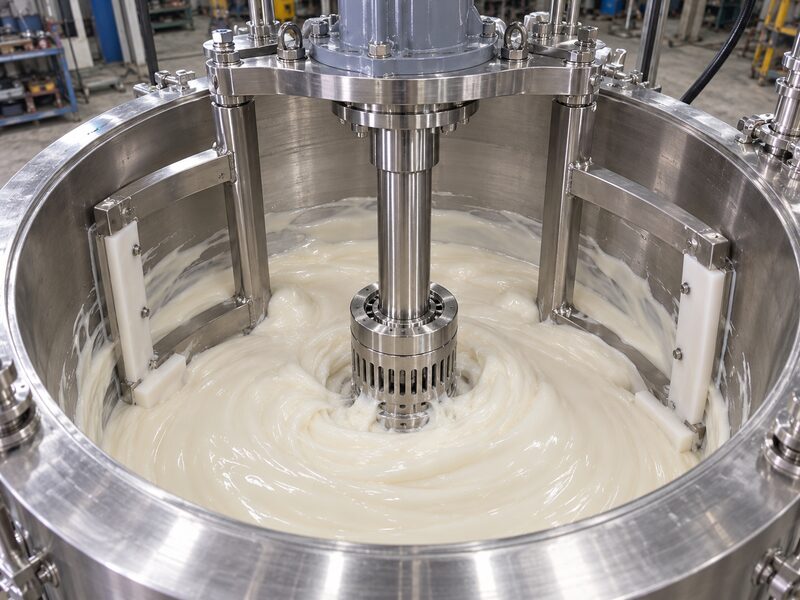

Trong máy nhũ hóa, cánh quét và đầu đồng hóa thường đảm nhận hai nhiệm vụ khác nhau:

• Cánh quét đưa nguyên liệu từ thành bồn về khu vực trung tâm.
• Đầu đồng hóa tạo lực cắt để làm nhỏ hạt và hỗ trợ tạo cấu trúc mịn.
• Cánh khuấy trung tâm tạo dòng tuần hoàn trong bồn.

Việc kết hợp các bộ phận này phải dựa trên công thức, độ nhớt và dung tích thực tế.

Khi nào bồn khuấy nên có cánh quét?

Doanh nghiệp nên cân nhắc cánh quét khi gặp một hoặc nhiều trường hợp sau:

• Nguyên liệu có độ nhớt trung bình đến cao.
• Sản phẩm bám dính nhiều trên thành bồn.
• Bồn vừa khuấy vừa gia nhiệt hoặc làm mát.
• Công thức chứa đường, tinh bột, sáp hoặc chất tạo đặc.
• Độ nhớt tăng dần trong quá trình sản xuất.
• Sản phẩm dễ đóng cặn hoặc cháy khét.
• Yêu cầu hạn chế hao hụt nguyên liệu.
• Bồn có dung tích lớn và thành bồn nằm xa cánh khuấy trung tâm.
• Cần phối hợp khuấy chậm với đồng hóa tốc độ cao.

Một số sản phẩm thường sử dụng cánh quét gồm:

• Kem dưỡng da, lotion đặc và mặt nạ kem.
• Dầu gội, dầu xả hoặc sữa tắm có độ sệt cao.
• Thuốc mỡ và gel.
• Mayonnaise, tương ớt, nước sốt và mứt.
• Siro, mạch nha và nhân bánh.
• Keo, sáp, nhựa và chất kết dính.
• Một số loại sơn, mực in và hóa chất đặc.

Tên sản phẩm chỉ mang tính tham khảo. Cấu hình cuối cùng phải được xác định từ mẫu nguyên liệu và quy trình sản xuất.

Khi nào cánh quét chưa đủ?

Không nên cho rằng chỉ cần lắp cánh quét là xử lý được mọi loại nguyên liệu đặc.

Cánh quét có thể chưa đủ khi:

• Nguyên liệu cần phá vón mạnh.
• Bột phải được phân tán vào chất lỏng.
• Sản phẩm cần độ mịn cao.
• Hai pha dầu và nước cần tạo nhũ.
• Nguyên liệu đặc đến mức gần như không tự chảy.
• Công thức có tỷ lệ chất rắn cao.
• Mẻ sản xuất cần hút chân không để giảm bọt.
• Cần khuấy nhanh nhưng vẫn phải vét thành.

Tùy trường hợp, hệ thống có thể phải kết hợp:

• Cánh quét và đầu đồng hóa.
• Cánh quét và cánh phân tán.
• Cánh quét cùng cánh khuấy trung tâm.
• Máy khuấy hai trục.
• Máy khuấy hành tinh.
• Cánh ribbon hoặc cánh xoắn.

Khách hàng không nên tự chọn motor hoặc tăng tốc độ cánh quét nếu chưa đánh giá tải. Nguyên liệu càng đặc thì mô-men yêu cầu càng lớn; tăng tốc không đúng có thể làm motor quá tải, cong trục, mòn miếng vét hoặc rung bồn.

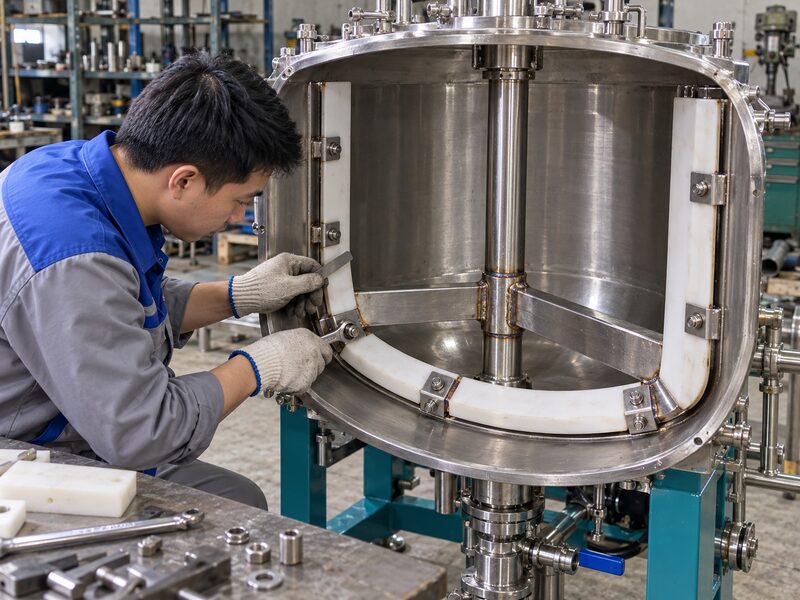

Khoảng cách giữa cánh quét và thành bồn

Cánh quét không phải lúc nào cũng là một thanh inox cứng cọ trực tiếp vào thành bồn.

Hệ thống thường sử dụng miếng vét bằng vật liệu kỹ thuật, được bố trí áp gần hoặc tiếp xúc có kiểm soát với bề mặt inox. Khoảng cách và lực ép phải phù hợp để:

• Vét được lớp nguyên liệu bám.
• Không làm xước bề mặt bồn.
• Không tạo ma sát quá lớn.
• Không gây quá tải motor.
• Bù được sai lệch nhỏ trong quá trình chế tạo.
• Cho phép thay miếng vét khi bị mòn.

Thiết kế phải tính đến độ tròn của bồn, độ thẳng của trục, độ đảo khi quay và khả năng giãn nở do nhiệt.

Chọn motor và tốc độ cho cánh quét

Cánh quét thường làm việc ở tốc độ thấp và cần mô-men tương đối lớn. Công suất không thể chọn chỉ dựa trên dung tích bồn.

Kỹ thuật cần xem xét:

• Độ nhớt lớn nhất của nguyên liệu.
• Độ nhớt khi nguyên liệu còn nguội.
• Tỷ trọng và tỷ lệ chất rắn.
• Đường kính cánh quét.
• Chiều cao cánh.
• Dung tích làm việc thực tế.
• Hình dạng đáy bồn.
• Số lượng miếng vét.
• Khoảng cách với thành bồn.
• Chế độ vận hành liên tục hay theo mẻ.
• Có phối hợp cánh khác trên cùng hệ thống hay không.

Motor quá nhỏ có thể nóng và báo quá tải. Motor quá lớn nhưng trục, cánh và khung bồn không đồng bộ cũng làm tăng chi phí mà chưa chắc cải thiện hiệu quả.

Dấu hiệu cánh quét hoạt động chưa phù hợp

Cần dừng máy và kiểm tra khi xuất hiện:

• Thành bồn vẫn còn lớp nguyên liệu bám dày.
• Đáy bồn có cặn hoặc sản phẩm cháy khét.
• Nhiệt độ tăng chậm bất thường.
• Nhiệt độ giữa các vị trí chênh lệch lớn.
• Cánh phát tiếng va theo chu kỳ.
• Motor nóng hoặc dòng điện tăng cao.
• Trục rung, đảo hoặc lệch tâm.
• Miếng vét mòn không đều.
• Bulông miếng vét bị lỏng.
• Thành bồn xuất hiện vết xước bất thường.
• Thời gian khuấy ngày càng kéo dài.

Không tiếp tục chạy máy nếu cánh quét va mạnh vào thành hoặc đáy bồn.

Kiểm tra và bảo dưỡng cánh quét

Trước khi kiểm tra, cần dừng máy, ngắt nguồn điện và khóa nguồn để tránh máy khởi động ngoài ý muốn.

Các vị trí cần kiểm tra định kỳ:

• Độ mòn của miếng vét.
• Bulông và giá đỡ miếng vét.
• Khoảng cách giữa cánh với thành và đáy.
• Độ thẳng của trục khuấy.
• Khớp nối, hộp giảm tốc và vòng bi.
• Mối hàn trên khung cánh.
• Dấu hiệu nứt, cong hoặc biến dạng.
• Độ sạch của bề mặt tiếp xúc.
• Tiếng ồn và độ rung khi chạy thử tốc độ thấp.

Miếng vét tiếp xúc với thực phẩm, mỹ phẩm hoặc dược phẩm cần sử dụng vật liệu phù hợp và được thay thế khi mòn, nứt hoặc biến dạng.

Sản phẩm cánh quét tại Cơ Khí Á Châu

1. Bồn khuấy thực phẩm cánh khung bảng 100 lít

Thiết bị phù hợp với nước sốt, mứt, siro, kem thực phẩm và nguyên liệu có độ sệt. Cánh khung kết hợp miếng vét giúp đưa nguyên liệu bám trên thành và đáy trở lại vùng khuấy.

Xem sản phẩm:

Bồn khuấy thực phẩm cánh khung bảng 100 lít

2. Bồn nhũ hóa cánh quét kèm gia nhiệt 500 lít

Thiết bị kết hợp cánh khuấy chính, cánh quét thành, hệ thống gia nhiệt và đầu nhũ hóa. Cấu hình này phù hợp với những sản phẩm cần vừa đảo trộn, vét thành vừa tạo độ mịn.

Xem sản phẩm:

Bồn nhũ hóa cánh quét kèm gia nhiệt 500 lít

Xem thêm:

Danh mục máy nhũ hóa – máy đồng hóa Á Châu

Bồn khuấy gia nhiệt Á Châu

Kênh video Á Châu:

https://www.youtube.com/@nguyentran.maykhuayachau

Câu hỏi thường gặp

Cánh quét có làm nguyên liệu mịn hơn không?

Cánh quét chủ yếu vét thành, vét đáy và hỗ trợ tuần hoàn nguyên liệu. Nếu cần làm nhỏ hạt hoặc tạo độ mịn cao, thiết bị có thể phải sử dụng thêm đầu đồng hóa hoặc cánh phân tán.

Cánh quét có cần tiếp xúc sát thành bồn không?

Khoảng cách và lực ép phụ thuộc kết cấu cánh, vật liệu miếng vét, độ tròn của bồn và loại nguyên liệu. Không nên tự ép cánh quá sát vì có thể tăng ma sát, xước bồn và làm motor quá tải.

Bồn không gia nhiệt có cần cánh quét không?

Có thể cần nếu nguyên liệu đặc, bám dính hoặc vùng gần thành bồn ít chuyển động. Gia nhiệt không phải điều kiện bắt buộc để sử dụng cánh quét.

Có thể lắp thêm cánh quét vào bồn đang sử dụng không?

Có thể xem xét nhưng cần kiểm tra nắp bồn, trục, motor, hộp giảm tốc, kết cấu khung, kích thước trong bồn và tải trọng. Không nên tự lắp khi chưa có đánh giá kỹ thuật.

Cánh quét dùng inox hay Teflon?

Khung cánh thường được chế tạo bằng inox. Phần tiếp xúc gần thành có thể sử dụng PTFE, silicone hoặc vật liệu phù hợp khác. Lựa chọn cuối cùng phụ thuộc nhiệt độ, hóa chất và yêu cầu vệ sinh.

Kết luận

Cánh quét bồn khuấy đặc biệt hữu ích khi xử lý nguyên liệu đặc, bám dính hoặc cần gia nhiệt và làm mát. Thiết bị giúp đưa nguyên liệu từ thành và đáy trở lại vùng khuấy, hỗ trợ trao đổi nhiệt, giảm vùng chết và hạn chế hao hụt.

Tuy nhiên, cánh quét không thay thế hoàn toàn cánh khuấy chính, cánh phân tán hoặc đầu đồng hóa. Hệ thống phải được thiết kế theo nguyên liệu, độ nhớt, dung tích, nhiệt độ và mục tiêu sản xuất.

Để kỹ thuật Á Châu tư vấn đúng cấu hình, khách hàng nên cung cấp:

• Tên nguyên liệu.
• Độ nhớt hoặc video nguyên liệu thực tế.
• Dung tích một mẻ.
• Kích thước bồn.
• Nhiệt độ gia nhiệt và làm mát.
• Mục tiêu khuấy, hòa tan hay nhũ hóa.
• Nguồn điện tại xưởng.
• Yêu cầu nắp kín, chân không hoặc xả liệu.

Cơ Khí Á Châu nhận tư vấn, thiết kế và chế tạo bồn khuấy cánh quét theo nguyên liệu và quy trình thực tế.
