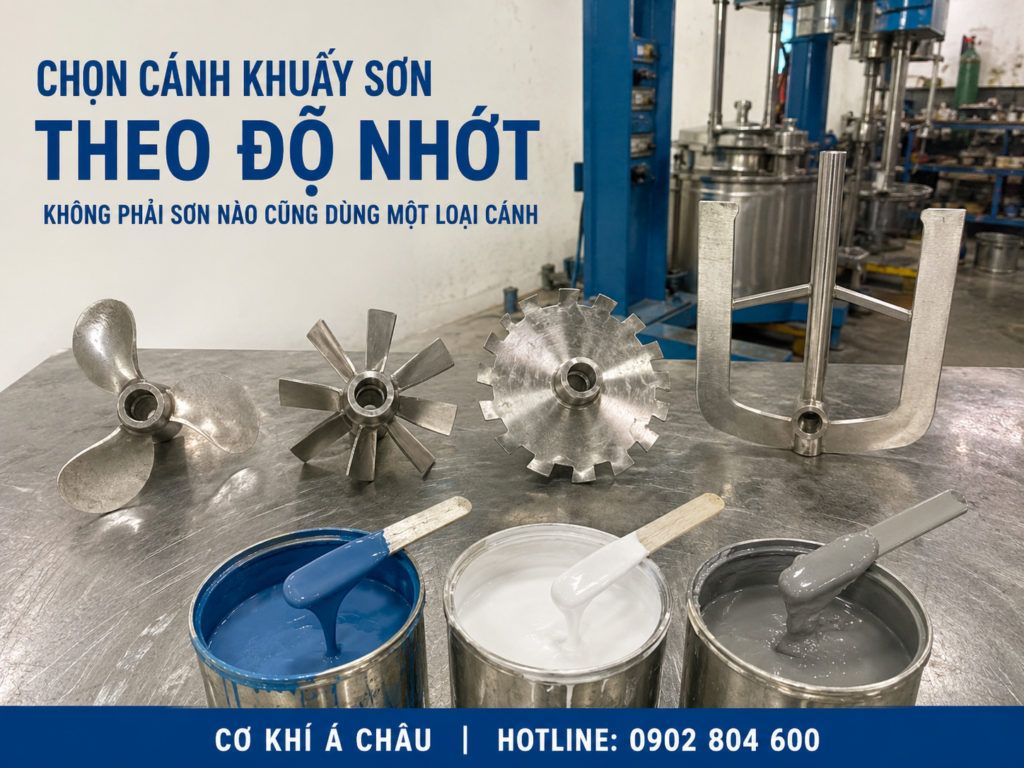

Chọn cánh khuấy sơn theo độ nhớt: Không phải sơn nào cũng dùng một loại cánh

Trong cùng một xưởng sản xuất, doanh nghiệp có thể phải xử lý nhiều loại sơn với độ nhớt và mục tiêu khuấy hoàn toàn khác nhau. Có mẻ chỉ cần hòa đều dung môi và phụ gia. Có mẻ phải nạp lượng lớn bột màu, phá vỡ các cụm hạt và tạo độ mịn. Có sản phẩm lại đặc đến mức cánh quay nhanh nhưng nguyên liệu gần thành bồn hầu như không chuyển động.

Vì vậy, lựa chọn cánh khuấy sơn không thể chỉ dựa vào dung tích bồn hoặc công suất motor. Cùng một bồn 500 lít nhưng sơn loãng, sơn có nhiều bột màu và sơn đặc cần những kiểu cánh, tốc độ và mô-men rất khác nhau.

Nếu chọn sai cánh, máy vẫn có thể quay nhưng quá trình khuấy không đạt yêu cầu. Những hậu quả thường gặp gồm:

• Bột màu nổi trên bề mặt hoặc đóng thành cục.
• Sơn không đồng nhất giữa phần trên và đáy bồn.
• Xuất hiện vùng nguyên liệu đứng yên gần thành bồn.
• Thời gian khuấy kéo dài nhưng độ mịn không cải thiện.
• Motor nóng và thường xuyên báo quá tải.
• Trục và máy rung khi tăng tốc.
• Sơn cuốn nhiều bọt khí.
• Nguyên liệu bắn ra ngoài thùng.
• Cánh, trục, khớp nối và vòng bi nhanh hao mòn.
• Chất lượng giữa các mẻ không ổn định.

Bài viết này hướng dẫn cách chọn cánh khuấy sơn theo độ nhớt, mục tiêu công nghệ và điều kiện vận hành thực tế. Các khoảng độ nhớt được nêu chỉ dùng để định hướng ban đầu; cấu hình cuối cùng vẫn phải xem xét kích thước bồn, đường kính cánh, tốc độ, công suất, tỷ trọng và thành phần nguyên liệu.

Khách hàng cần xem kiểu cánh thực tế có thể tham khảo danh mục cánh khuấy công nghiệp của Á Châu.

Vì sao độ nhớt ảnh hưởng đến việc chọn cánh khuấy sơn?

Độ nhớt thể hiện mức độ cản trở chuyển động của chất lỏng. Vật liệu càng đặc, lực cản tác động lên cánh và trục càng lớn.

Khi độ nhớt tăng:

• Dòng nguyên liệu khó tuần hoàn từ trên xuống dưới.
• Khả năng hình thành vùng chết tăng.
• Cánh cần mô-men lớn hơn để duy trì chuyển động.
• Motor có thể tăng dòng điện và phát nhiệt.
• Khả năng tự san phẳng bề mặt giảm.
• Vật liệu gần thành bồn dễ đứng yên hoặc bám dính.
• Tốc độ quay quá cao có thể không tạo hiệu quả tương ứng.

Một cánh chân vịt tạo lưu lượng tốt trong chất lỏng loãng có thể mất hiệu quả khi chuyển sang sơn đặc. Ngược lại, cánh neo diện tích lớn thích hợp với vật liệu đặc nhưng không tạo đủ lực cắt để phân tán bột màu như cánh đĩa răng cưa.

Do đó, câu hỏi đúng không phải là “cánh nào tốt nhất?” mà là:

Cánh nào tạo được kiểu dòng chảy và mức lực cắt phù hợp với công đoạn đang thực hiện?

Đừng chọn cánh chỉ theo độ nhớt

Độ nhớt rất quan trọng nhưng chưa đủ. Trước khi chọn cánh cần xác định rõ mục tiêu chính của quá trình.

Khuấy trộn đồng đều

Mục tiêu là đưa nguyên liệu tuần hoàn khắp bồn để nồng độ, màu sắc hoặc nhiệt độ đồng đều. Trường hợp này ưu tiên khả năng tạo lưu lượng và dòng chảy toàn bồn.

Hòa tan phụ gia

Mục tiêu là đưa chất rắn hoặc chất lỏng phụ gia phân bố và hòa tan trong pha nền. Cần đủ tuần hoàn để phụ gia không tích tụ tại đáy hoặc nổi trên mặt.

Phân tán bột màu

Mục tiêu không chỉ là đảo đều mà còn phá vỡ cụm hạt bột màu và phân bố chúng trong chất mang. Công đoạn này thường cần cánh phân tán răng cưa hoạt động ở tốc độ phù hợp để tạo lực cắt cao.

Chống lắng và duy trì sơn thành phẩm

Mục tiêu là giữ sản phẩm đồng nhất trong bồn chờ hoặc bồn chứa. Cánh không nhất thiết phải quay rất nhanh nhưng phải hạn chế lắng đáy và tách lớp mà không cuốn quá nhiều không khí.

Quét thành và hỗ trợ truyền nhiệt

Với sơn đặc hoặc bồn có gia nhiệt, nguyên liệu gần thành bồn có thể di chuyển chậm. Cánh neo hoặc cánh khung có thanh gạt giúp đưa lớp vật liệu sát thành trở lại dòng chính.

Một dây chuyền có thể cần hai kiểu cánh hoặc hai công đoạn khác nhau. Không nên cố dùng một cánh duy nhất để vừa phân tán bột màu ở tốc độ cao, vừa quét thành bồn đối với sơn rất đặc.

Các nhóm độ nhớt dùng để định hướng lựa chọn

Để trao đổi ban đầu, có thể chia nguyên liệu thành bốn nhóm tương đối. Đây không phải ranh giới cố định cho mọi máy.

Nhóm nguyên liệu	Biểu hiện vận hành thường thấy	Nhu cầu chính của cánh
Độ nhớt thấp	Chảy nhanh, bề mặt tự san, dễ tạo dòng xoáy	Tạo lưu lượng và tuần hoàn toàn bồn
Độ nhớt trung bình	Chảy chậm hơn, cần lực để đưa nguyên liệu từ đáy lên	Cân bằng giữa lưu lượng, lực cắt và mô-men
Độ nhớt cao	Bề mặt san chậm, vùng gần thành bồn ít chuyển động	Diện tích cánh lớn, mô-men cao, tốc độ thấp hơn
Độ nhớt rất cao hoặc dạng paste	Nguyên liệu gần như không tự chảy	Cánh neo, khung, ribbon, hành tinh hoặc cấu hình nhiều trục

Độ nhớt của sơn còn có thể thay đổi theo tốc độ cắt, nhiệt độ và thời gian. Giá trị đo ở phòng thí nghiệm chưa chắc phản ánh hoàn toàn tải mà máy phải chịu trong bồn sản xuất.

Khi báo độ nhớt cho nhà cung cấp, nên ghi rõ:

• Đơn vị đo.
• Nhiệt độ khi đo.
• Thiết bị và phương pháp đo nếu có.
• Độ nhớt ở từng giai đoạn nạp liệu.
• Giá trị lớn nhất của mẻ.
• Nguyên liệu có tính thixotropic hay không nếu đã biết.

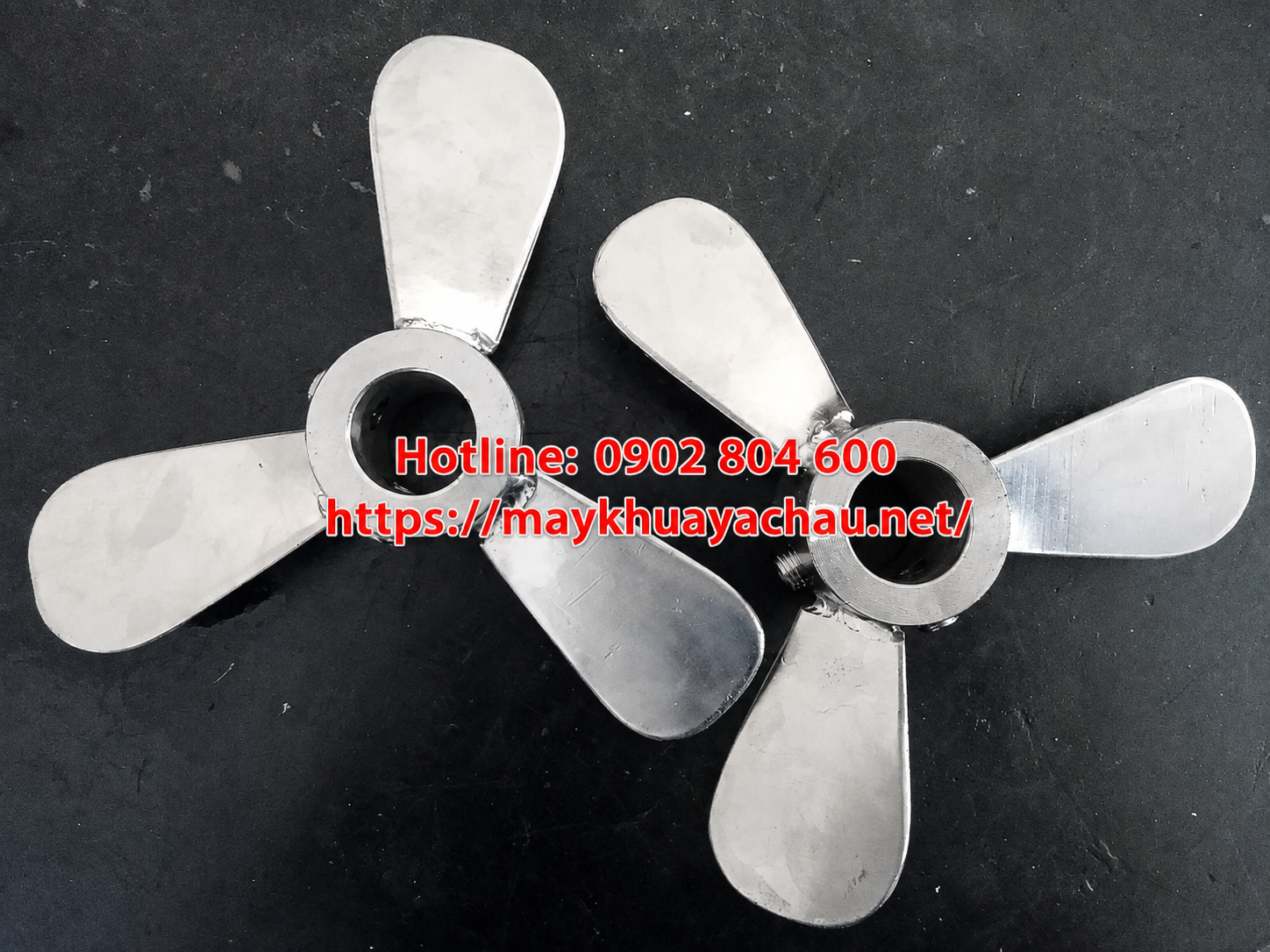

1. Cánh chân vịt cho sơn loãng và công đoạn pha loãng

Cánh chân vịt, còn gọi là cánh chong chóng hoặc propeller, thường có hai hoặc ba cánh nghiêng. Khi quay, cánh tạo dòng chảy hướng trục, đẩy nguyên liệu theo chiều dọc bồn và tạo vòng tuần hoàn.

Khi nào nên sử dụng?

• Sơn hoặc dung môi có độ nhớt thấp.
• Pha loãng sơn thành phẩm.
• Hòa trộn phụ gia lỏng.
• Duy trì đồng nhất trong bồn chứa.
• Khuấy dung môi vệ sinh hoặc pha nền.
• Trường hợp cần lưu lượng lớn nhưng không cần lực cắt quá cao.

Ưu điểm

• Cấu tạo tương đối gọn.
• Tạo lưu lượng tuần hoàn tốt trong chất lỏng loãng.
• Có thể sử dụng nhiều tầng cánh cho bồn cao.
• Phù hợp với máy gá thùng hoặc bồn khuấy dung tích nhỏ đến lớn.
• Mức tiêu thụ năng lượng có thể thuận lợi khi lựa chọn đúng.

Hạn chế

• Không phải lựa chọn chính để phá vỡ cụm hạt bột màu.
• Hiệu quả tuần hoàn giảm khi nguyên liệu quá đặc.
• Tốc độ cao và vị trí cánh sai có thể tạo phễu sâu, hút khí vào sơn.
• Cánh nhỏ có thể quay nhanh nhưng chỉ làm chuyển động vùng gần trục.

Xem thêm cánh khuấy chong chóng ba cánh của Á Châu.

2. Cánh turbine cho sơn có độ nhớt trung bình

Cánh turbine có nhiều dạng: cánh phẳng, cánh nghiêng, gắn trực tiếp trên moay-ơ hoặc trên đĩa. Tùy hình học, cánh có thể tạo dòng hướng kính, hướng trục hoặc kết hợp.

Trường hợp phù hợp

• Sơn có độ nhớt trung bình.
• Cần trộn các thành phần có tỷ trọng khác nhau.
• Huyền phù có xu hướng lắng.
• Cần lực trộn mạnh hơn cánh chân vịt.
• Bồn có kích thước khiến một cánh nhỏ khó tạo tuần hoàn toàn bộ.

Ưu điểm

• Cân bằng giữa khả năng tạo dòng và lực cắt.
• Có nhiều kiểu hình học để điều chỉnh dòng chảy.
• Có thể bố trí nhiều tầng cánh trong bồn cao.
• Phù hợp với nhiều công đoạn phối trộn.

Hạn chế

• Không mặc định thay thế được cánh phân tán trong công đoạn nghiền phá cụm bột màu.
• Cần chọn đúng góc cánh và đường kính.
• Cánh lớn làm tải trên trục và motor tăng mạnh.
• Loại tạo dòng hướng kính có thể cần vách hướng dòng tùy bồn và quy trình.

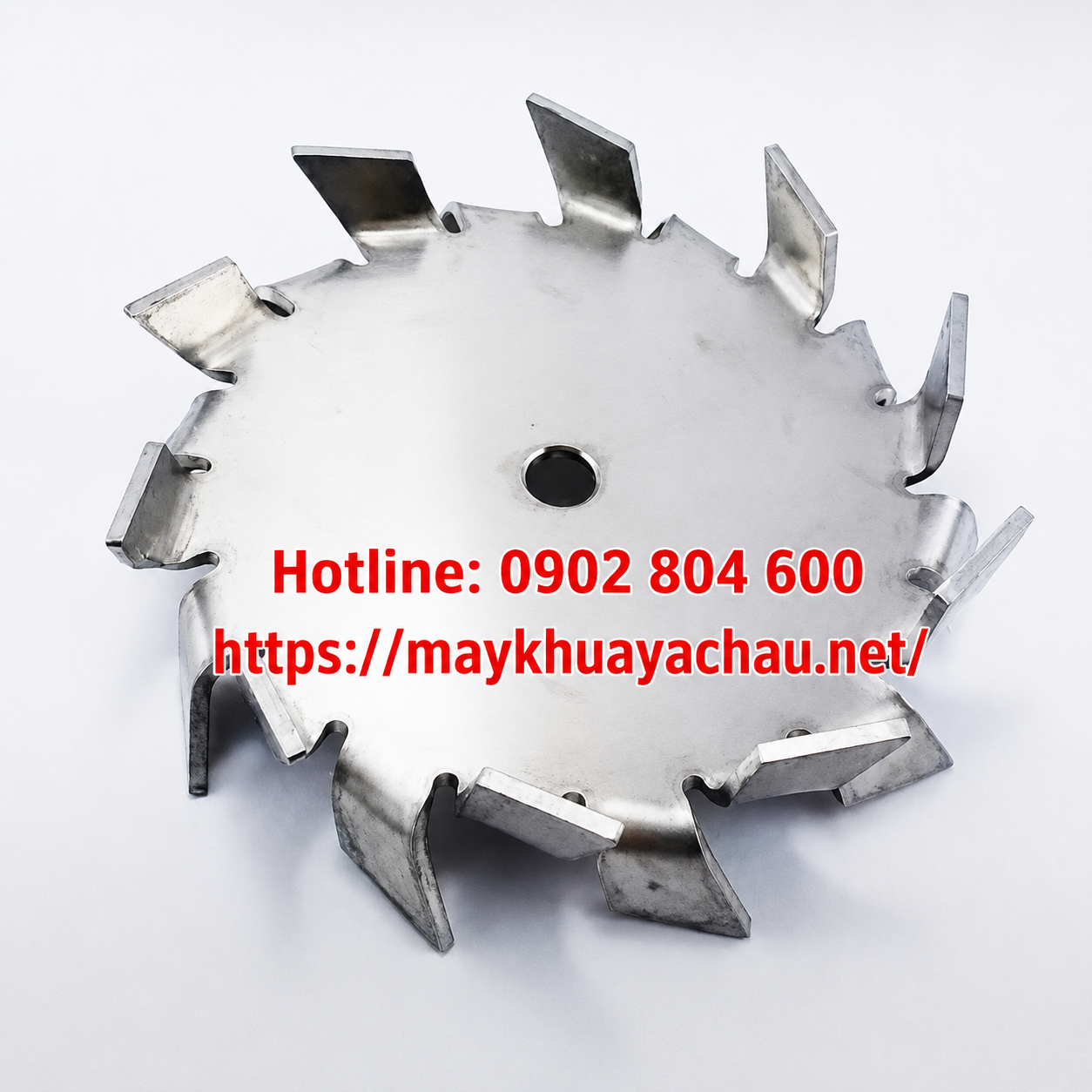

3. Cánh phân tán răng cưa cho công đoạn phân tán bột màu

Cánh phân tán có dạng đĩa tròn với các răng bố trí quanh mép, thường xen kẽ hướng lên và hướng xuống. Khi chạy ở tốc độ cao, mép cánh tạo vùng lực cắt mạnh để đưa bột vào pha lỏng và phá vỡ các cụm hạt.

Đây là loại cánh khuấy sơn phổ biến trong sản xuất sơn, mực in, keo và vật liệu phủ.

Khi nào nên sử dụng?

• Nạp và làm ướt bột màu.
• Phân tán chất độn.
• Phá vỡ các cụm hạt kết tụ.
• Tạo hỗn hợp tiền phân tán trước công đoạn nghiền.
• Sản xuất sơn cần độ đồng đều màu và độ mịn cao.

Ưu điểm

• Tạo lực cắt cao hơn cánh chân vịt và nhiều loại turbine mở.
• Nạp bột vào vùng xoáy nhanh nếu quy trình phù hợp.
• Có thể rút ngắn thời gian làm ướt và phân tán.
• Cấu tạo dễ vệ sinh hơn một số cụm rotor–stator phức tạp.

Theo tài liệu kỹ thuật của ROSS, đĩa phân tán răng cưa là thiết bị phổ biến trong sản xuất sơn, mực in, hóa chất và keo, dùng để đưa bột vào chất lỏng và phá vỡ cụm hạt. Tuy nhiên, giới hạn làm việc còn phụ thuộc cấu hình máy và tính chất vật liệu; không nên lấy một giá trị độ nhớt tham khảo áp dụng cho mọi bồn.

Hạn chế

• Không tạo khả năng quét thành tốt đối với sơn rất đặc.
• Không phải lúc nào cũng làm nhỏ được hạt sơ cấp; nhiều trường hợp chỉ phá cụm kết tụ.
• Tốc độ quá thấp không tạo đủ lực cắt.
• Tốc độ quá cao có thể làm tăng nhiệt, cuốn khí và bắn nguyên liệu.
• Đường kính cánh hoặc vị trí cánh sai làm dòng chảy không ổn định.
• Cánh bám sơn không đều có thể gây mất cân bằng và rung.

Khách hàng có thể xem cánh khuấy phân tán và nhóm sản phẩm cánh phân tán của Á Châu.

4. Cánh neo và cánh khung cho sơn đặc

Cánh neo có hình dạng gần với đường bao của bồn, hoạt động ở tốc độ thấp hơn và dựa nhiều vào mô-men. Cánh có thể kết hợp thanh gạt để đưa lớp nguyên liệu sát thành bồn trở lại vùng trộn.

Khi nào nên sử dụng?

• Sơn có độ nhớt cao.
• Bột bả, keo hoặc vật liệu dạng paste.
• Bồn cần quét thành và đáy.
• Nguyên liệu dễ đóng lớp hoặc bám thành.
• Quá trình có gia nhiệt hoặc làm mát qua áo bồn.
• Bồn lưu trữ cần duy trì đồng nhất ở tốc độ thấp.

Ưu điểm

• Giảm vùng chết gần thành bồn.
• Hỗ trợ truyền nhiệt tốt hơn khi có thanh gạt.
• Phù hợp với vật liệu không tự tạo dòng tuần hoàn mạnh.
• Hạn chế tạo phễu sâu khi vận hành đúng tốc độ.

Hạn chế

• Không tạo lực cắt cao như cánh phân tán.
• Diện tích cánh lớn làm yêu cầu mô-men tăng.
• Trục, hộp số và khung máy phải đủ cứng.
• Khoảng hở giữa cánh và bồn cần được thiết kế chính xác.
• Thanh gạt không phù hợp có thể mòn, kẹt hoặc nhiễm tạp chất.

SPX FLOW mô tả cánh neo kiểu wiper là giải pháp cho trộn vật liệu có độ nhớt rất cao ở chế độ dòng chảy đặc trưng bởi số Reynolds thấp. Điều này cũng cho thấy cánh neo và cánh phân tán phục vụ hai mục tiêu khác nhau, không nên thay thế cho nhau chỉ dựa trên kích thước.

5. Cánh mái chèo cho phối trộn chậm

Cánh mái chèo có bản cánh phẳng hoặc nghiêng, thường dùng ở tốc độ thấp đến trung bình.

Phù hợp với

• Khuấy giữ đồng nhất.
• Trộn phụ gia không yêu cầu lực cắt cao.
• Hạn chế phá vỡ cấu trúc sản phẩm.
• Bồn nhỏ hoặc quy trình đơn giản.

Lưu ý

Cánh mái chèo có cấu tạo đơn giản nhưng hiệu quả phụ thuộc nhiều vào chiều rộng bản cánh, góc đặt, số tầng và tỷ lệ với bồn. Không nên mặc định cánh càng rộng thì khuấy càng tốt, vì tải motor và lực uốn trên trục cũng tăng theo.

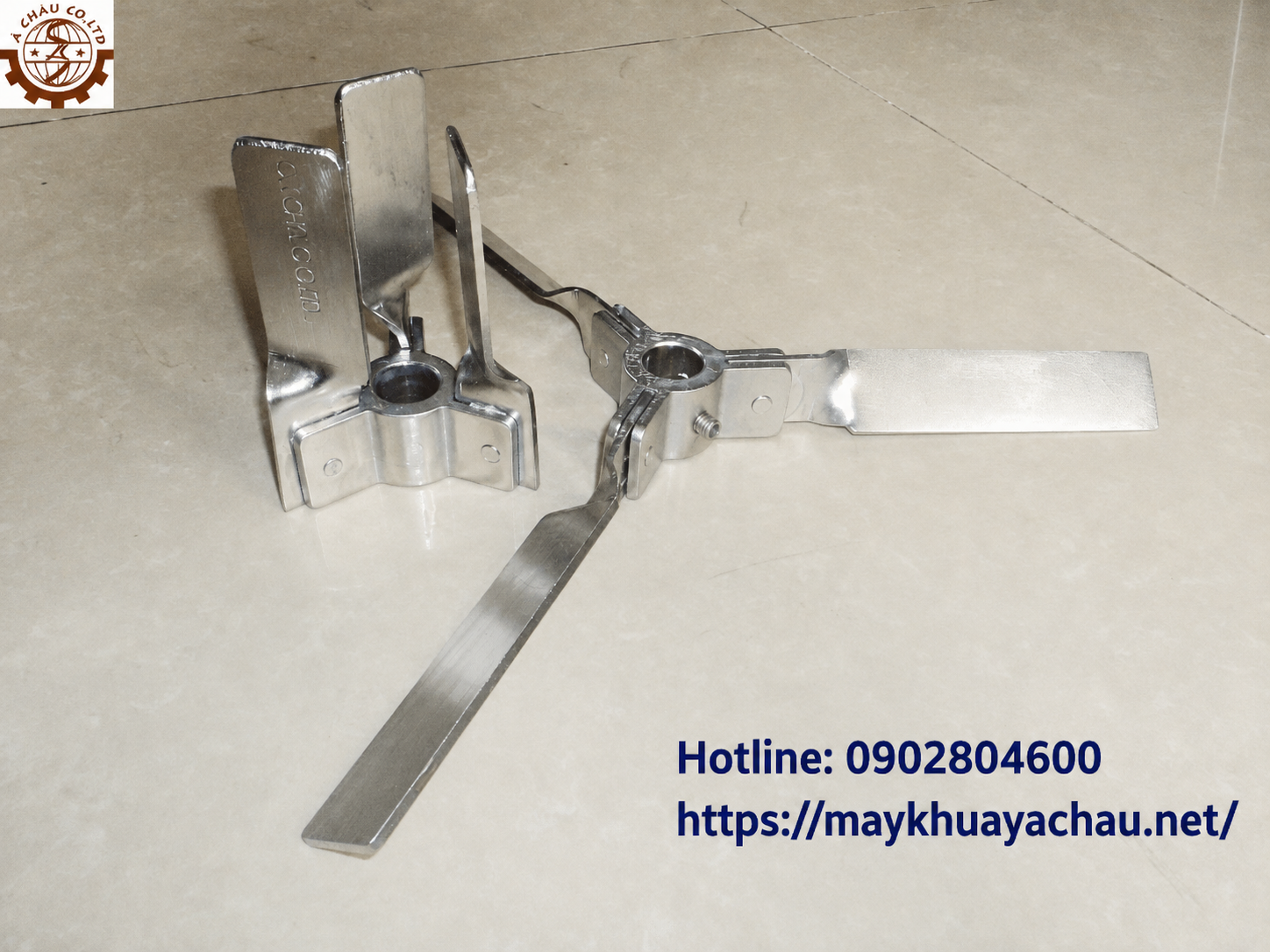

6. Cánh tự bung cho bồn IBC hoặc miệng bồn nhỏ

Cánh tự bung được thu gọn khi đưa qua miệng bồn và mở ra nhờ chuyển động quay. Cấu hình này phù hợp khi doanh nghiệp muốn khuấy trực tiếp trong bồn IBC hoặc thùng có cửa nạp nhỏ.

Ưu điểm

• Không cần sang nguyên liệu sang bồn khác.
• Dễ đưa cánh qua miệng bồn hẹp.
• Phù hợp với nhu cầu khuấy lưu động.

Hạn chế

• Khớp gập phải được kiểm tra định kỳ.
• Không phù hợp mọi mức độ nhớt.
• Cần xác định kích thước cửa bồn và không gian bung cánh.
• Phải kiểm tra khả năng va chạm với khung hoặc thành bồn IBC.

Tham khảo cánh khuấy tự bung của Á Châu.

Bảng chọn cánh khuấy sơn theo độ nhớt và mục tiêu

Tình trạng nguyên liệu hoặc công đoạn	Loại cánh nên xem xét	Tốc độ tương đối	Mục tiêu chính
Dung môi, sơn loãng	Chân vịt hoặc hydrofoil	Trung bình đến cao	Tạo lưu lượng, hòa trộn
Pha loãng sơn thành phẩm	Chân vịt, turbine cánh nghiêng	Trung bình	Tuần hoàn toàn bồn
Sơn độ nhớt trung bình	Turbine hoặc cánh nghiêng	Thấp đến trung bình	Trộn đều và chống lắng
Nạp bột màu, chất độn	Đĩa phân tán răng cưa	Cao	Làm ướt và phá cụm bột
Sơn đặc, bột bả	Neo, khung, ribbon hoặc cấu hình nhiều trục	Thấp	Mô-men lớn, giảm vùng chết
Bồn gia nhiệt chứa sơn đặc	Neo có thanh gạt	Thấp	Quét thành và hỗ trợ truyền nhiệt
Bồn IBC miệng nhỏ	Cánh tự bung	Tùy nguyên liệu	Khuấy trực tiếp trong bồn
Sản phẩm vừa cần phân tán vừa rất đặc	Máy hai trục: phân tán kết hợp neo/khung	Một trục cao, một trục thấp	Lực cắt và tuần hoàn đồng thời

Bảng chỉ là định hướng. Tốc độ thực tế phải được xác định cùng đường kính cánh, công suất motor, chiều dài trục và kích thước bồn.

Video tham khảo máy khuấy nâng hạ 200 lít của Cơ Khí Á Châu. Tùy độ nhớt, thành phần nguyên liệu và mục tiêu khuấy, máy có thể được tư vấn loại cánh, công suất motor và tốc độ vận hành phù hợp.

Cấu hình cánh khuấy cần được lựa chọn đồng bộ với độ nhớt sơn, dung tích mẻ, đường kính thùng và công suất motor.

Khi nào cần máy khuấy hai trục?

Một cánh phân tán có thể tạo lực cắt tốt gần đĩa nhưng không kéo được toàn bộ sơn rất đặc từ thành bồn vào vùng làm việc. Cánh neo tạo chuyển động khối tốt nhưng không đủ lực cắt để phân tán bột màu.

Trong trường hợp đó, máy hai trục có thể kết hợp:

• Trục phân tán tốc độ cao.
• Trục neo hoặc cánh khung tốc độ thấp.

Trục chậm đưa nguyên liệu từ thành và đáy bồn vào vùng trung tâm. Trục nhanh tạo lực cắt để làm ướt và phân tán bột. Hai trục phải được tính toán đồng bộ, không chỉ lắp thêm một motor vào máy hiện có.

Máy hai trục nên được xem xét khi:

• Độ nhớt tăng mạnh sau khi nạp bột.
• Cánh phân tán quay nhưng vật liệu gần thành bồn đứng yên.
• Cần quét thành kết hợp phân tán.
• Mẻ khuấy thường xuất hiện vùng chết.
• Quy trình cần kiểm soát nhiệt đồng đều.

Vì sao không nên chọn đường kính cánh theo một tỷ lệ cố định?

Trên thị trường thường có lời khuyên chọn đường kính cánh theo một tỷ lệ nhất định so với đường kính bồn. Tỷ lệ chỉ có thể dùng làm điểm bắt đầu vì từng loại cánh tạo dòng chảy khác nhau.

Đường kính cánh phải được xem cùng:

• Loại cánh.
• Đường kính và chiều cao bồn.
• Thể tích làm việc thấp nhất và cao nhất.
• Khoảng cách cánh đến đáy.
• Có vách hướng dòng hay không.
• Độ nhớt và tỷ trọng.
• Tốc độ quay.
• Công suất và mô-men motor.
• Đường kính, chiều dài và độ cứng của trục.

Nếu tăng đường kính cánh mà giữ nguyên motor và tốc độ, tải có thể tăng rất nhanh. Hậu quả là motor quá dòng, biến tần báo lỗi, trục rung hoặc khớp nối nhanh hỏng.

Vị trí cánh trong bồn ảnh hưởng như thế nào?

Cùng một cánh nhưng đặt sai vị trí có thể cho kết quả hoàn toàn khác.

Cánh quá gần đáy

• Dễ hút cặn hoặc vật lạ.
• Tăng nguy cơ va chạm.
• Dòng tuần hoàn phía dưới bị hạn chế.
• Bột có thể đóng cục quanh đáy tùy thiết kế.

Cánh quá cao

• Đáy bồn ít chuyển động.
• Chất rắn dễ lắng.
• Chỉ khuấy mạnh phần trên.
• Mẻ lớn có thể không đồng nhất.

Cánh quá gần mặt nguyên liệu

• Tạo phễu sâu.
• Hút không khí vào sơn.
• Làm tăng bọt.
• Sơn dễ bắn ra ngoài.

Trục hoặc bồn đặt lệch không đúng thiết kế

Lắp lệch tâm có thể được sử dụng có chủ đích trong một số hệ thống để hạn chế xoáy, nhưng tự ý đặt thùng lệch có thể làm cánh gần thành bồn, tăng rung và nguy cơ va chạm. Vị trí phải theo thiết kế của máy.

Cách nhận biết cánh khuấy đang không phù hợp

Bột nổi lâu trên mặt

Có thể do dòng hút vào vùng cánh yếu, thứ tự nạp sai, tốc độ không phù hợp hoặc cánh không tạo đủ lực làm ướt.

Sơn quay thành một khối nhưng không trộn đều

Toàn bộ bề mặt có thể cùng quay trong khi dòng tuần hoàn theo chiều dọc rất yếu. Cần xem lại kiểu cánh, vị trí, vách hướng dòng và tốc độ.

Vùng gần thành bồn đứng yên

Đây là dấu hiệu thường gặp khi nguyên liệu đặc hơn khả năng tạo dòng của cánh. Có thể cần cánh đường kính lớn hơn, cánh neo hoặc cấu hình hai trục, nhưng phải tính lại tải motor và trục.

Motor nóng hoặc biến tần báo quá tải

Nguyên nhân có thể là:

• Cánh quá lớn.
• Độ nhớt tăng cao.
• Tốc độ đặt quá lớn.
• Cánh đặt quá sâu.
• Vật liệu đóng cục.
• Vòng bi hoặc khớp nối có vấn đề.

Không nên chỉ tăng công suất motor mà bỏ qua nguyên nhân công nghệ.

Máy rung mạnh khi tăng tốc

Cánh có thể bị bám sơn không đều, cong, lắp lệch, mất cân bằng hoặc không phù hợp với chiều dài trục và tốc độ vận hành.

Sơn nhiều bọt khí

Cánh có thể đặt quá gần mặt, tốc độ quá cao hoặc kiểu cánh tạo phễu mạnh. Cần điều chỉnh quy trình thay vì chỉ kéo dài thời gian để bọt tự thoát.

12 thông tin cần cung cấp trước khi đặt cánh khuấy sơn

1. Tên sản phẩm và công thức nguyên liệu cơ bản.
2. Mục tiêu: hòa tan, trộn đều, phân tán, chống lắng hay quét thành.
3. Độ nhớt thấp nhất và cao nhất.
4. Tỷ trọng nguyên liệu.
5. Dung tích toàn phần và dung tích làm việc.
6. Đường kính và chiều cao bồn.
7. Hình dạng đáy bồn.
8. Kích thước cửa nạp nếu lắp qua nắp hoặc bồn IBC.
9. Công suất, tốc độ và mô-men motor hiện có.
10. Đường kính, chiều dài và vật liệu trục.
11. Thời gian mong muốn cho mỗi mẻ.
12. Yêu cầu vệ sinh, chống ăn mòn và chống cháy nổ.

Nếu thay cánh trên máy cũ, nên gửi thêm:

• Ảnh tổng thể máy.
• Video máy đang chạy ở tốc độ thấp.
• Ảnh cánh và điểm lắp vào trục.
• Dòng điện khi không tải và có tải nếu được đo an toàn.
• Hiện tượng đang gặp trong quá trình khuấy.

Chọn vật liệu chế tạo cánh

Inox 304

Phù hợp với nhiều ứng dụng sơn và hóa chất thông thường, dễ vệ sinh và hạn chế gỉ sét hơn thép carbon.

Inox 316 hoặc 316L

Được xem xét khi môi trường có tính ăn mòn cao hơn hoặc dự án yêu cầu vật liệu cụ thể. Không nên tự động chọn 316L nếu chưa đánh giá hóa chất vì không có vật liệu nào phù hợp với mọi môi trường.

Thép carbon hoặc cánh phủ bảo vệ

Có thể sử dụng trong một số ứng dụng phù hợp, nhưng cần đánh giá nguy cơ gỉ, bong lớp phủ và ảnh hưởng màu sơn.

Vật liệu cánh phải tương thích với:

• Dung môi.
• Nhựa nền.
• Chất tẩy rửa.
• Nhiệt độ.
• Yêu cầu chống nhiễm màu.
• Phương pháp vệ sinh.

Những sai lầm thường gặp khi chọn cánh khuấy sơn

Dùng cánh phân tán cho mọi công đoạn

Cánh phân tán rất quan trọng trong ngành sơn nhưng không phải tối ưu cho mọi nhiệm vụ. Khuấy giữ đồng nhất hoặc quét thành có thể cần kiểu cánh khác.

Chỉ nhìn dung tích bồn

Hai bồn cùng 500 lít nhưng khác tỷ lệ đường kính–chiều cao, độ nhớt và mục tiêu khuấy sẽ cần cấu hình khác nhau.

Tăng đường kính cánh để khuấy nhanh hơn

Cánh lớn làm tải tăng. Nếu motor, trục và khung không đủ khả năng, máy sẽ quá tải hoặc rung.

Tăng tốc khi thấy khuấy chưa đều

Tăng tốc không sửa được mọi lỗi. Nếu cánh không tạo dòng tuần hoàn phù hợp, tăng tốc có thể chỉ làm phễu sâu hơn, cuốn khí và tăng nhiệt.

Bỏ qua độ nhớt lớn nhất của mẻ

Motor thường quá tải ở giai đoạn đặc nhất, không phải lúc khởi đầu. Cần chọn theo tải bất lợi nhất trong quy trình.

Chọn cánh nhưng không kiểm tra trục

Cánh mới có thể nặng và lớn hơn. Trục cũ không đủ cứng dễ bị võng, đảo và rung ở tốc độ cao.

Sao chép cánh của nhà máy khác

Công thức sơn, bồn, tốc độ và quy trình của mỗi nhà máy khác nhau. Hình dáng giống nhau không đảm bảo hiệu quả giống nhau.

Quy trình chạy thử sau khi thay cánh

Bước 1: Kiểm tra khi máy đã cô lập nguồn

• Cánh được lắp chắc chắn.
• Không có vết nứt, cong hoặc ba via nguy hiểm.
• Khoảng cách đến đáy và thành bồn phù hợp.
• Trục không có dấu hiệu cong.
• Bulông và khớp nối được kiểm tra.

Bước 2: Chạy không tải nếu quy trình cho phép

Chỉ thực hiện theo hướng dẫn của thiết bị và người có chuyên môn. Quan sát độ đảo của trục, tiếng ồn và rung bất thường.

Bước 3: Chạy với nguyên liệu ở tốc độ thấp

Đảm bảo cánh ngập đúng mức trước khi khởi động. Quan sát dòng chảy từ vị trí an toàn.

Bước 4: Tăng tốc từng bước

Theo dõi:

• Dòng điện motor.
• Độ rung.
• Tiếng ồn.
• Nhiệt độ motor và ổ trục.
• Mức độ tạo phễu.
• Khả năng tuần hoàn từ đáy lên mặt.
• Bọt khí và hiện tượng bắn sơn.

Bước 5: Đánh giá chất lượng mẻ

Lấy mẫu tại các vị trí hoặc thời điểm phù hợp để kiểm tra độ đồng đều, độ mịn, màu sắc và các tiêu chí chất lượng của nhà máy.

Không kết luận cánh phù hợp chỉ vì máy chạy êm. Hiệu quả cuối cùng phải được xác nhận bằng chất lượng sản phẩm và thời gian xử lý.

Câu hỏi thường gặp

Cánh khuấy sơn nào được sử dụng phổ biến nhất?

Cánh phân tán răng cưa được sử dụng phổ biến trong công đoạn làm ướt và phân tán bột màu. Tuy nhiên, pha loãng, chống lắng hoặc khuấy sơn rất đặc có thể cần cánh chân vịt, turbine, neo hoặc hệ hai trục.

Sơn càng đặc có phải cánh càng lớn không?

Không thể kết luận chỉ như vậy. Sơn đặc cần nhiều mô-men và khả năng chuyển động khối, nhưng đường kính cánh phải phù hợp motor, trục, bồn và tốc độ. Cánh quá lớn có thể gây quá tải.

Cánh phân tán có thay được máy nghiền không?

Không phải lúc nào cũng được. Cánh phân tán chủ yếu làm ướt bột và phá vỡ cụm kết tụ. Một số sản phẩm vẫn cần máy nghiền rổ, nghiền bi hoặc công đoạn khác để đạt yêu cầu kích thước hạt và độ mịn.

Sơn loãng có nên dùng cánh phân tán không?

Có thể dùng nếu mục tiêu là phân tán bột màu và cấu hình được thiết kế phù hợp. Nếu chỉ cần hòa trộn hoặc duy trì đồng nhất, cánh chân vịt hoặc cánh tạo dòng có thể hiệu quả hơn.

Khi nào cần cánh neo?

Cánh neo được xem xét khi nguyên liệu có độ nhớt cao, vùng gần thành bồn ít chuyển động, cần quét thành hoặc hỗ trợ truyền nhiệt.

Có thể lắp hai loại cánh trên cùng một trục không?

Có thể trong một số thiết kế nhiều tầng, nhưng hai cánh trên cùng trục quay cùng tốc độ. Nếu một công đoạn cần cánh phân tán chạy nhanh và cánh neo chạy chậm, thường phải dùng hai trục truyền động độc lập.

Đổi cánh có cần cài lại biến tần không?

Có thể cần. Cánh mới làm tải và tốc độ làm việc thay đổi. Người có chuyên môn cần đánh giá giới hạn tần số, thời gian tăng giảm tốc và bảo vệ quá tải; không tự ý tăng giới hạn biến tần.

Bao lâu nên kiểm tra cánh khuấy?

Tần suất phụ thuộc thời gian chạy, tính mài mòn và ăn mòn của nguyên liệu. Nên kiểm tra theo kế hoạch bảo trì và ngay khi máy rung, phát tiếng lạ hoặc chất lượng khuấy thay đổi.

Kết luận

Không có một loại cánh khuấy sơn phù hợp cho mọi công thức và mọi công đoạn.

• Sơn loãng và pha dung môi thường ưu tiên cánh tạo dòng như chân vịt.
• Sơn độ nhớt trung bình có thể sử dụng turbine hoặc cánh nghiêng.
• Công đoạn nạp bột màu thường cần cánh phân tán răng cưa.
• Sơn đặc cần cánh neo, cánh khung hoặc giải pháp mô-men cao.
• Nguyên liệu vừa đặc vừa cần phân tán có thể cần máy hai trục.
• Bồn IBC miệng nhỏ có thể xem xét cánh tự bung.

Lựa chọn cuối cùng phải xem đồng thời độ nhớt, mục tiêu khuấy, kích thước bồn, dung tích làm việc, tỷ trọng, tốc độ, công suất, mô-men và độ cứng trục. Không nên thay cánh lớn hơn hoặc tăng tốc khi chưa đánh giá tải máy.

Cơ Khí Á Châu nhận tư vấn, thiết kế và gia công cánh khuấy theo nguyên liệu, dung tích và máy đang sử dụng. Khách hàng nên gửi độ nhớt, kích thước bồn, công suất motor, tốc độ và hình ảnh hệ thống để được đề xuất cấu hình phù hợp.

Video tham khảo máy khuấy nâng hạ 200 lít của Cơ Khí Á Châu. Tùy độ nhớt, dung tích và mục tiêu khuấy, thiết bị sẽ được lựa chọn loại cánh, công suất motor và tốc độ phù hợp.



Hotline tư vấn kỹ thuật: 0902 804 600
Danh mục sản phẩm: Cánh khuấy Á Châu
Website: maykhuayachau.net
Video máy thực tế: YouTube MÁY KHUẤY TRỘN Á CHÂU
